ERM 10/15 Ø45

EVEROXX ERM 10/15 ø45
garantie
RoHS



Mit Sicherheit einer der besten Motoren seiner Art.

Der neue EVEROXX-Rolladenmotor ERM 10/15 Ø45 mit seinen 10 Nm Leistung ist der ideale Basis-Motor für alle Kunststoff-Rolläden bis ca. 5 qm Fläche oder 25 kg Zugkraft. Bereits in der 5. Generation bietet die ERM-Serie ausgereifte und bewährte Technik zu einem Preis- / Leistungsverhältnis das seinesgleichen sucht. EVEROXX Rolladenmotore sind einfach einzubauen, arbeiten präzise, sind überaus langlebig und dank High-Tech Planetengetriebe flüsterleise. Da wir von der überragend hohen Qualität unserer Rolladenmotoren zu 100% überzeugt sind, geben wir Ihnen ganze 10 Jahre Garantie* auf die ERM-Serie gemäß unseren Bedingungen.


Leistungsstarker Elektromotor
Getestet auf über 20.000 Bewegungszyklen

Der Antrieb der ERM-Serie wird von einem leistungsstarken Elektromotor übernommen. Je nach Modell leistet dieser zwischen 10 und 40 Nm – damit hebt und senkt die ERM-Serie Rolladenpanzer von bis zu 80 kg. Bitte nutzen Sie unsere Leistungsberechnung weiter unten und vermeiden Sie eine Unter- oder Überdimensionierung der benötigten Motorleistung. Idealerweise passt die Kraft des Motors exakt zum Gewicht des Rolladen.


Präzise Endlageneinstellung
Mit 100% dauerhafter Genauigkeit

Die von uns eingesetzte mechanische Endlageneinstellung mittels zwei unabhängiger Einstellschrauben ist besonders präzise einzurichten. Damit gelingt Ihnen die punktgenaue Endlageneinstellung Ihres Motors innerhalb kürzester Zeit. Einmal eingerichtet, können Sie sich darauf verlassen, dass der Motor über Jahrzente hinweg exakt die eingelernten Positionen anfährt und genau dann stoppt, wenn Sie es wünschen.


Flüsterleises Planetengetriebe
Mit Doppelscheiben-Bremssystem

Um die große Kraft des verbauten Elektromotors auf den Rolladenpanzer übertragen zu können, setzen wir ein mehrstufiges Planetengetriebe ein. Diese Getriebeform überzeugt durch geringen Platzbedarf bei gleichzeitig zuverlässiger Kraftübertragung auch hoher Drehmomente. Das Doppelscheiben-Bremssystem sorgt für ein weiches, punktgenaues Anhalten ohne jeden Nachlauf. Beim Ausschalten oder bei Stromausfall liegt automatisch die volle Bremsleistung an. Denn – sicher ist sicher!


Weitere Vorteile des “ERM 10/15 Ø45”

Wartungsfrei auf Lebzeit Thermo-Überhitzungsschutz Für Rechts- & Linkseinbau
Schutzart: IP 44 (Spritzwasserschutz) Einbruchschutz dank Selbsthemmung Leichte Selbstmontage
Motorhalt an jeder Zwischenposition Geringer Stromverbrauch (nur 0,55 A) Deutschsprachige Anleitung
Die ERM-Serie ist kombinierbar mit einer Vielzahl von Steuerungen, wie z.B.: Schaltern, Zeitschaltuhren oder Funksystemen

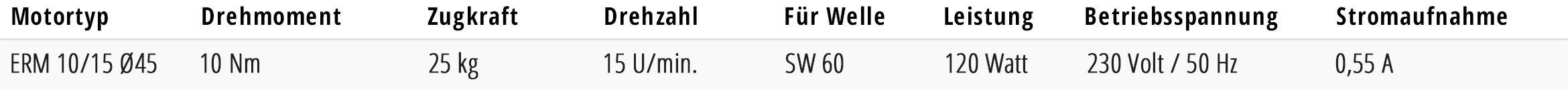

Technische Daten

Hersteller: EVEROXX (Tradero GmbH)
Produktbezeichnung: ERM 10/15 Ø45
Artikelnummer: 84510
Zugkraft: 25 kg
Rohrdurchmesser: 45 mm
Geschwindigkeit: 15 U/min.
Drehmoment: 10 Nm
Anschlussspannung: 230 Volt / 50 Hz
Stromaufnahme: 0,55 A
Motorleistung: 120 Watt
Schutzart: IP 44
Gewicht: 1,7 kg
Max. Einschaltdauer: 4 Minuten
Anschlusskabel/Adern: 2,5 Meter / 4-adrig
Max. Rolladenfläche: 5 m2 (Kunststoff)**
4 m2 (Aluminium)**
2 m2 (Holz)**
Garantie: 10 Jahre*
** (berechnet auf Basis von Erfahrungswerten. Die tatsächliche Rolladengröße kann abweichen.)


Berechnung der benötigten Zugkraft

Wichtiger Hinweis zur richtigen Motorauswahl: Bitte wählen Sie die Motorleistung passend zum Gewicht des Rolladenbehangs. Ein unter- aber auch ein überdimensionierter Motor kann durch andauernde thermische Belastungen erhebliche Lebensdauerverluste erleiden. Falsch dimensionierte Motoren sind von unserer 10-Jährigen Garantie ausgenommen. Nutzen Sie deswegen gerne die nachfolgende Gewichtsermittlung, die Ihnen den passenden Motor nennt.



1. Rolladen-Material: 2. Rolladen-Abmessungen: Benötigte Zugkraft:
Kunststoff (4,5 kg/m2) Breite 0,0 kg
Aluminium (5,5 kg/m2) Höhe
Holz (11 kg/m2) ausgabe_flaeche
ausgabe_empfehlung

Montagebeispiel

Die nachfolgende Grafik soll Ihnen zeigen, wie die EVEROXX-Rolladenmotoren im Normalfall verbaut werden. Dabei wird der Motor einseitig in die Achtkantwelle geschoben und mittels des im Motor befindlichen Vierkant-Zapfens und dem im Lieferumfang befindlichen Motorlager am Mauerwerk befestigt. Auf der Gegenseite wird die Welle über ein Kugellager mittels des Gegenlagers gehalten. Gegenlager, Kugellager, Walzenkapsel und Welle sind im Renovierungsfall meist vorhanden und können weiter genutzt werden.
Montagebeispiel SW60


Lieferumfang

EVEROXX-Motoren werden grundsätzlich installationsbereit geliefert. Wichtiges Zubehör wie das Motorlager inkl. Sicherungssplint, der Einstellstift oder die ausführliche, deutschsprachige Bedienungsanleitung sind bei uns selbstverständlich. Damit der Motor unbeschädigt bei Ihnen ankommt, haben wir alles gut verpackt.
Lieferumfang ERM-Serie Durchmesser: 45 mm


Bedienungsanleitung und technische Zeichnung

Eine deutschsprachige Bedienungsanleitung mit allen wichtigen Informationen zum Einbau und zum elektrischen Anschluss ist bei EVEROXX selbstverständlich.


Um die Installation so einfach wie möglich zu machen, stellen wir Ihnen folgende bemasste technische Zeichnung des ERM-Motors bereit.
Bedienungsanleitung
Download:
BEDIENUNGSANLEITUNG
ERM-SERIE

(2 MByte PDF)

Einbauanleitung

Damit Ihnen der Einbau unserer ERM-Rolladen-Motoren so einfach und schnell wie möglich gelingt, haben wir Ihnen eine ausführliche Rolladenmotor-Einbauanleitung vorbereit. Am Beispiel einer Rolladen-Renovierung mit Umrüsten von manueller Gurtbedienung auf ERM-Rolladen-Motoren erfahren Sie wie Sie am besten vorgehen:






*10 Jahre Garantie - Garantieerklärung:

Die Tradero GmbH gewährt - unabhängig von der gesetzlichen Gewährleistung - gegenüber allen Kunden, soweit sie Verbraucher sind, eine 10-jährige Garantie auf alle ERM-Rolladenmotoren. Diese beginnt mit dem Auslieferungstag des Produkts durch den Verkäufer an den Kunden und gilt weltweit. Inhalt der Garantie ist der Folgende: Treten innerhalb von 10 Jahren nach Auslieferung Schäden am Motor auf, die nicht durch unsachgemäße Nutzung herbeigeführt wurden, übernimmt die Tradero GmbH die unentgeltliche Nachbesserung oder leistet Ersatz. Aus- und Einbaukosten, Preisminderung, Rücktritt vom Kaufvertrag oder Schadensersatzansprüche sind nicht Bestandteil der Garantie. Gesetzliche oder vertragliche Ersatzansprüche werden von der Garantie nicht berührt. Garantiegeber ist: Tradero GmbH, Auweg 4, 96129 Strullendorf
